RK3588工業觸摸屏HMI人機界面

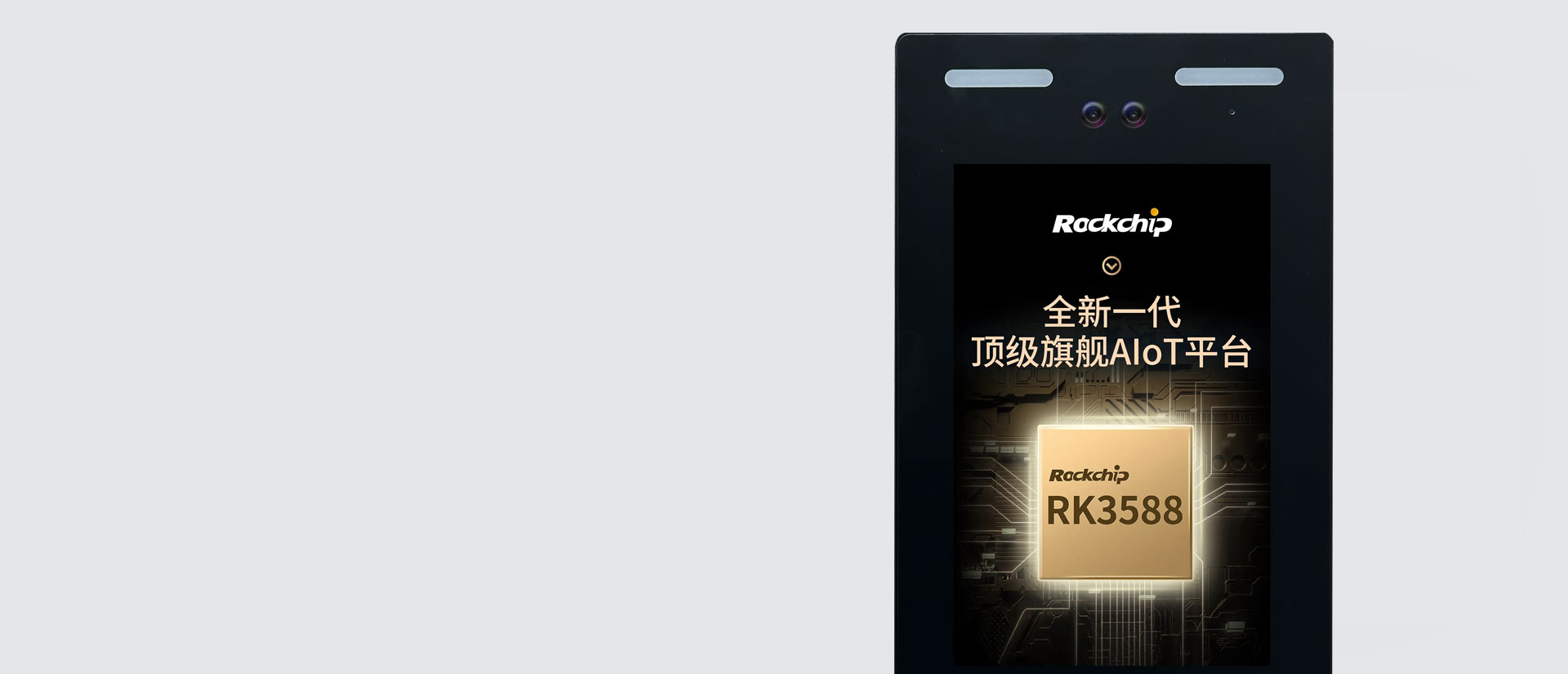

H101K8X觸控屏一體機采用的是瑞芯微RK3588處理器，是全新一代ALoT高端應用芯片，
采用8nm LP制程，搭載八核64位CPU（四核Cortex-A76+四核Cortex-A55架構），
集成Mail G610 MP4四核GPU，內置AI加速器NPU，算力達6Tops，集成獨立的8K視頻
硬件編碼器和硬件解碼器，提供了許多功能強大的嵌入式硬件引擎，性能更強的同時，
功耗也能穩穩把控。
H101K8X觸控屏一體機采用的是瑞芯微RK3588處理器，是全新一代ALoT高端應用芯片，
采用8nm LP制程，搭載八核64位CPU（四核Cortex-A76+四核Cortex-A55架構），
集成Mail G610 MP4四核GPU，內置AI加速器NPU，算力達6Tops，集成獨立的8K視頻
硬件編碼器和硬件解碼器，提供了許多功能強大的嵌入式硬件引擎，性能更強的同時，
功耗也能穩穩把控。

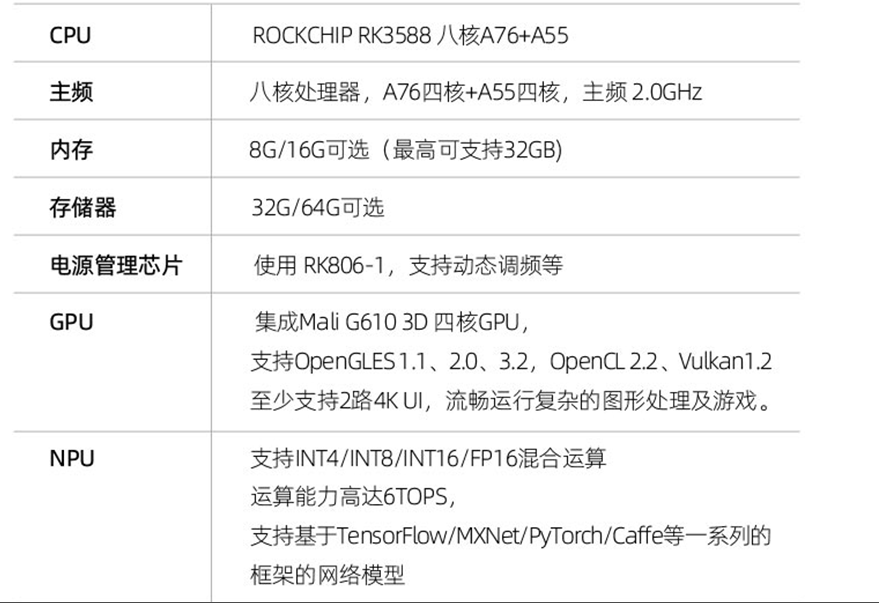

主板參數 | 數據 |
SOC | Rockchip RK3588 |
CPU | 八核 64 位（4×Cortex-A76+4×Cortex-A55）, 8nm工藝，主頻高達2.4GHz |
GPU | ARM Mali-G610 MP4 四核 GPU 支持 OpenGL ES3.2 / OpenCL 2.2 / Vulkan1.1, 450 GFLOPS
|
NPU | NPU 算力高達 6 TOPS，支持 INT4/INT8/INT16 混合運算， 可實現基于 TensorFlow / MXNet / PyTorch / Caffe 等系列框架的網絡模型轉換
|
ISP | 集成 48MP ISP with HDR&3DNR
|
編碼器 | 視頻解碼： 8K@60fps H.265/VP9/AVS2 8K@30fps H.264 AVC/MVC 4K@60fps AV1 1080P@60fps MPEG-2/-1/VC-1/VP8 視頻編碼： 8K@30fps 編碼，支持 H.265 / H.264 *最高可實現 32 路 1080P@30fps 解碼 和 16 路 1080P@30fps 編碼
|
內存 | 4GB/8GB/16GB 64bit LPDDR4/LPDDR4x/LPDDR5 （最高可配 32GB）
|
存儲 | 16GB/32GB/64GB/128GB eMMC |
操作系統 * | Android | Linux | Debian | Ubuntu | 銀河麒麟 |
工作電壓電流 | 12V 2A |
存儲擴展 | 1 × M.2 SATA3.0 接口，可擴展 2242 SATA3.0 SSD， 標準 SATA3.0 接口，可擴展 SATA3.0 SSD/HDD 硬盤 |
硬件參數 | 數據 |
無線網絡 | 2.4GHz/5GHz 雙頻 WiFi6，藍牙，支持擴展 5G/4G LTE |
以太網 | 2 × 千兆以太網(RJ45 ) |
視頻輸入輸出
| 視頻輸出： 1 × HDMI2.1（8K@60fps 或 4K@120fps） 1 × HDMI2.0（4K@60fps） 2 × MIPI-DSI（4K@60fps） 1 × DP1.4（8K@30fps，與 USB 3.0 復用） 視頻輸入： 1 × HDMI-IN（4K@60fps) ，支持 HDCP 2.3 2 × 2 lane MIPI-CSI 輸入或者 1 × 4 lane MIPI-CSI 輸入 * 支持多路 8K 視頻輸出和 4K 視頻輸入，最高可以實現四屏異顯 |
音頻 | 音頻輸出： 1 × Speaker 喇叭輸出（10W-8Ω D 類） 1 × Phone 輸出 2 × HDMI 音頻輸出 1 × DP 音頻輸出 音頻輸入： 1 × Line-In 輸入 1 × MIC 輸入 1 × HDMI 音頻輸入 |
PCIE | 1 × PCIe3.0（4Lane），可擴展標準 PCIe3.0 設備 |
SATA | 1 × M.2 接口（SATA3.0），4 × 標準 SATA3.0 接口 |
USB | USB3.0（限流 1A） 1 × USB-C（USB3.0 / DP1.4）（限流 2A） USB2.0（其中 3 個 USB2.0 由主板插針引出）（限流 500mA |

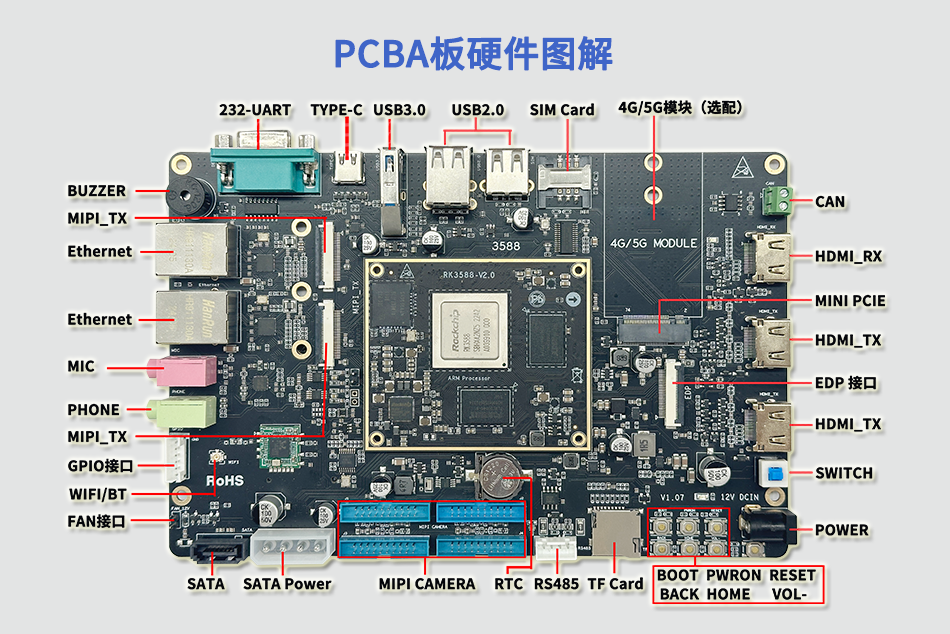

其它接口 | 1×RS485 、3×RS232、1×CAN、7×GPIO、4×I2C、1×SPI、3×ADC、1×Debug、 2×UART（與 RS485、RS232 二選一）、1×Heating（12V）、 1×Fan（12V/3P-1.25mm） |

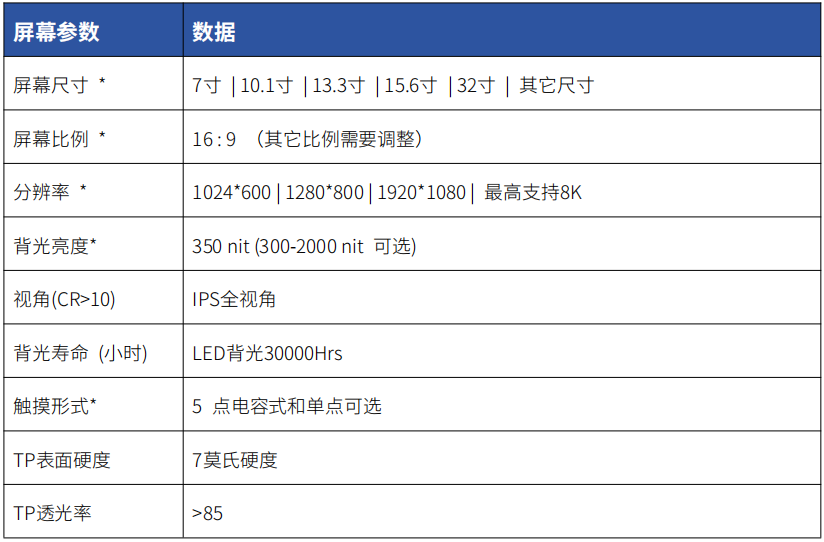

屏幕參數 | 數據 |
屏幕尺寸 * | 7寸 | 10.1寸 | 13.3寸 | 15.6寸 | 32寸 | 其它尺寸 |
屏幕比例 * | 16 : 9 （其它比例需要調整） |
分辨率 * | 1024*600 | 1280*800 | 1920*1080 | 最高支持8K |
背光亮度* | 350 nit (300-2000 nit 可選) |
視角(CR>10) | IPS全視角 |
背光壽命 (小時) | LED背光30000Hrs |
觸摸形式* | 5 點電容式和單點可選 |
TP表面硬度 | 7莫氏硬度 |
TP透光率 | >85 |
環境參數 | 數據 |
工作溫度 | -20 ~ 60°C |
存儲溫度 | -20 ~ 70℃ |
相對濕度 | 10~80% RH |
EMC | Class B，EN55032 |
ESD | 3級 |
